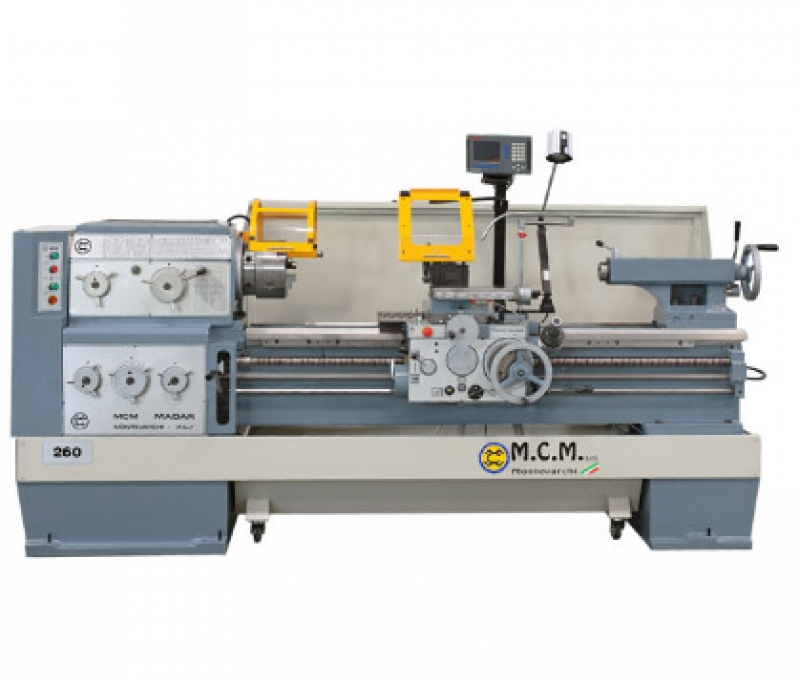

MCM - TC 300
TORNI PARALLELI AD AUTOAPPRENDIMENTO
Dati tecnici
| CAPACITÀ |
| |
| Altezza punte sul banco |
mm |
300 |
| Diametro ammesso sul banco |
mm |
600 |
| Diametro ammesso sulla slitta trasversale |
mm |
390 |
| Diametro ammesso sull'incavo |
mm |
800 |
| Distanza tra le punte |
mm |
1000 - 1500 - 2000 - 3000 |
| BANCO |
| |
| Larghezza del banco |
mm |
400 |
| TESTA |
| |
| Diametro del foro mandrino |
mm |
105 |
| Naso di attacco del mandrino |
ASA |
11" |
| Velocità |
N. |
12 |
| Velocità rotazione mandrino |
rpm |
16-1200 |
| AVANZAMENTI E FILETTATURE |
| |
| Longitudini |
mm |
(65) 0.063 - 2.52 |
| Trasversali |
mm |
(65) 0.027 - 2.16 |
| Passi metrici |
mm |
(22) 1 - 14 |
| Passi whitwort |
filx pollice |
(25) 28 - 2 |
| Passi modulari |
mm |
(22) 1 - 14 |
| Passi diametral pitch |
D.P. |
(24) 56 - 4 |
| VITE MADRE |
| |
| Passo vite madre |
mm |
12 |
| Diametro vite madre |
mm |
40 |
| SLITTA TRASVERSALE |
| |
| Lunghezza |
mm |
670 |
| Larghezza |
mm |
240 |
| Corsa massima |
mm |
350 |
| Larghezza carro longitudinale |
mm |
570 |
| SLITTA PORTAUTENSILI |
| |
| Lunghezza |
mm |
360 |
| Larghezza |
mm |
150 |
| Corsa massima |
mm |
150 |
| CONTROPUNTA |
| |
| Diametro del canotto |
mm |
85 |
| Corsa massima del canotto |
mm |
220 |
| Cono del canotto |
morse |
5 |
| MOTORI |
| |
| Potenza motore principale standard |
hp |
12.5 |
| Potenza motore dei rapidi |
hp |
0.50 |
| Potenza elettropompa |
hp |
0.18 |
| LUNETTE |
| |
| Diametro ammesso lunetta fissa |
mm |
20 - 300 |
| Diametro ammesso lunetta mobile |
mm |
20 - 110 |
| INGOMBRI E PESI |
| |
| Lunghezza |
mm |
2650 - 3150 - 3650 - 4650 |
| Larghezza |
mm |
1300 |
| Altezza |
mm |
1500 |
| Peso (D.P. mm 1000) |
Kg |
2600 |
| Peso (D.P. mm 1500) |
Kg |
2800 |
| Peso (D.P. mm 2000) |
Kg |
3100 |
| Peso (D.P. mm 3000) |
Kg |
3500 |
|
 |
|
|
|
