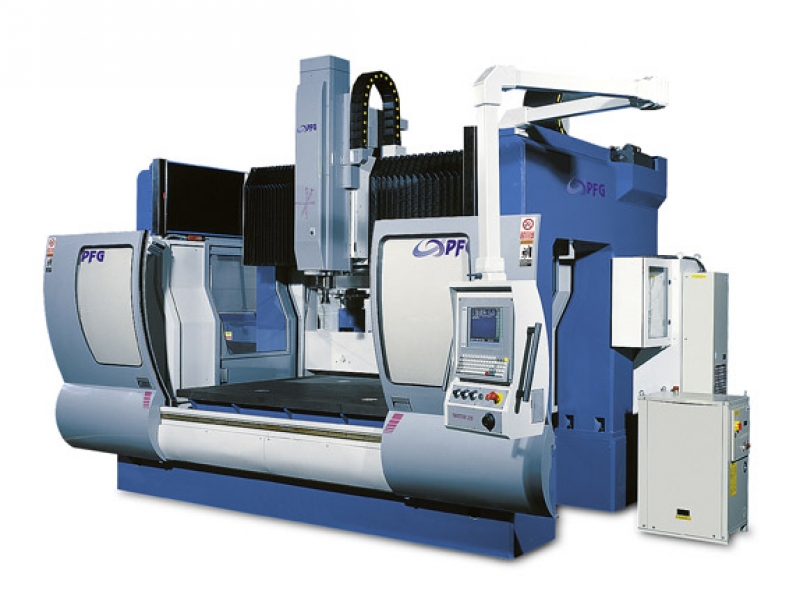

PFG - TWISTER
MACCHINE A PORTALE
Twister 215 - Dati tecnici
| Area di lavoro |
| |
| X |
mm |
1500 |
| Y |
mm |
2000 |
| Z |
mm |
600 |
| Piano di lavoro |
| |
| Dimensioni |
mm |
2140 x 1640 |
| Carico massimo |
Kg |
4000 |
| Distanza minima naso mandrino - tavola |
mm |
250 |
| Distanza massima naso mandrino - tavola |
mm |
850 |
| 12 Cave a T |
mm |
18 H9 |
| 1 Cava a T |
mm |
18 H9 |
Mandrini
| Variante I (standard) |
| |
| Mandrino portautensili |
HSK |
A 63 |
| Potenza motrice |
kW |
15 |
| Gamme di velocità |
1/min |
fino a 12000 |
| Max momento trcente |
Nm |
130 |
| Velocità caratteristica |
1/min |
1100 |
| |
| Variante II (opzionale) |
| Mandrino portautensili |
HSK |
A 63 |
| Potenza motrice |
kW |
15 |
| Gamme di velocità |
1/min |
fino a 18000 |
| max momento torcente |
Nm |
130 |
| Velocità caratteristica |
1/min |
1100 |
| |
| Variante III (opzionale) |
| Mandrino portautensili |
ISO |
40 |
| Potenza motrice |
kW |
33 |
| Gamme di velocità |
1/min |
fino a 15000 |
| Max momento torcente |
Nm |
103 |
| Velocità caratteristica |
1/min |
3000 |
| Assi della macchina |
| |
| Corse rapide degli assi X/Y/Z |
mm/min |
40000 |
| Avanzamenti degli assi X/Y/Z |
mm/min |
fino a 16000 |
| Accelerazione massima degli assi X/Y/Z |
m/s2 |
2,5 |
| Cambio utensili per HSK 63A (tipo standard) |
| |
| Numero porti in magazzino |
|
16 - 24 - 30 - 40 |
| Diametro massimo utensili adiacenti |
mm |
80 |
| Diametro massimo utensili con posti adiacenti liberi |
mm |
120 |
| Lunghezza massima utensile |
mm |
300 |
| Peso massimo utensile |
Kg |
6 |
Twister 216 - Dati tecnici
| Area di lavoro |
| |
| X |
mm |
2400 |
| Y |
mm |
1700 |
| Z |
mm |
800 |
| Piano di lavoro |
| |
| Dimensioni |
mm |
2140 x 1640 |
| Carico massimo |
Kg |
4000 |
| Distanza minima naso mandrino - tavola |
mm |
150 |
| Distanza massima naso mandrino - tavola |
mm |
950 |
| 12 Cave a T |
mm |
18 H9 |
| 1 Cava a T |
mm |
18 H7 |
| Assi della macchina |
| |
| Corse rapide degli assi X/Y/Z |
mm/min |
40000 |
| Avanzamenti degli assi X/Y/Z |
mm/min |
fino a 16000 |
| Accelerazione massima degli assi X/Y/Z |
m/s2 |
2,5 |
| Corse |
| |
| Asse X |
mm |
1500 |
| Asse Y |
mm |
2000 |
| Asse Z |
mm |
800 |
| Asse C |
|
± 200° |
| Asse A |
|
± 95° |
| Testa lato |
| |
| ASSE A |
| |
| Angolo di oscillazione |
|
+/- 95° |
| Velocità di oscillazione |
|
150°/s |
| Precisione di posizionamento |
|
0,003° |
| Momento massimo |
Nm |
600 |
| Momento frenante |
Nm |
4000 |
| |
| ASSE C |
| |
| Angolo di oscillazione |
|
+/- 200° |
| Velocità di oscillazione |
|
150°/s |
| Precisione di posizionamento |
|
0,003° |
| Momento massimo |
Nm |
600 |
| Momento frenante |
Nm |
4000 |
Mandrini
| Variante I (standard) |
| |
| Mandrino portautensili |
HSK |
A 63 |
| Potenza motrice |
kW |
15 |
| Gamme di velocità |
1/min |
fino a 12000 |
| Max momento trcente |
Nm |
130 |
| Velocità caratteristica |
1/min |
1100 |
| |
| Variante II (opzionale) |
| Mandrino portautensili |
HSK |
A 63 |
| Potenza motrice |
kW |
15 |
| Gamme di velocità |
1/min |
fino a 18000 |
| max momento torcente |
Nm |
130 |
| Velocità caratteristica |
1/min |
1100 |
| |
| Variante III (opzionale) |
| Mandrino portautensili |
ISO |
40 |
| Potenza motrice |
kW |
33 |
| Gamme di velocità |
1/min |
fino a 15000 |
| Max momento torcente |
Nm |
103 |
| Velocità caratteristica |
1/min |
3000 |
| Cambio utensili per HSK 63A (tipo standard) |
| |
| Numero porti in magazzino |
|
16 - 24 - 30 - 40 |
| Diametro massimo utensili adiacenti |
mm |
80 |
| Diametro massimo utensili con posti adiacenti liberi |
mm |
120 |
| Lunghezza massima utensile |
mm |
300 |
| Peso massimo utensile |
Kg |
6 |
|
 |
|
|
|
