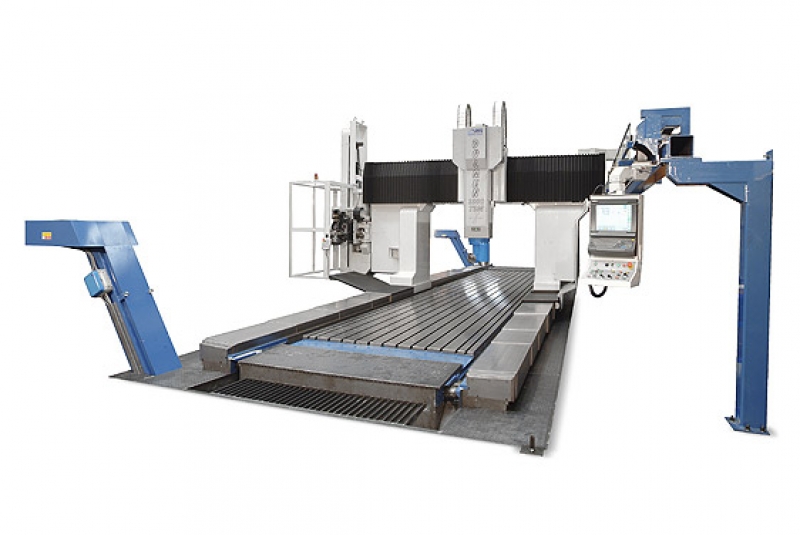

PFG - DOLMEN 2500
MACCHINE A PORTALE
Dati tecnici
| Portale |
| |
| Passaggio tra i montanti |
mm |
2000 / 2500 |
| Min. distanza tra tavola e naso mandrino |
mm |
250 |
| Max distanza tra tavola e naso mandrino |
mm |
1250 |
| Piano di lavoro |
| |
| Dimensioni |
mm |
da 3220 a 12220 x 2200 |
| Carico massimo m2 |
Kg |
3000 |
| 8 Cave a T |
mm |
22 H 9 |
| 2 Cave a T di riferimento |
mm |
22 H 7 |
| Corse degli assi |
| |
| Asse X |
mm |
da 3000 a 12000 |
| Asse Y |
mm |
3100 / 3600 |
| Asse Z |
mm |
1000 |
| Asse C |
|
± 200° |
| Asse A |
|
± 95° |
| Testa bimandrino |
| |
| Cono portautensile |
ISO 50 |
DIN 69871/B |
| Potenza |
kWmm |
27 (S1) |
| Potenza |
kW |
32 (S2) |
| Velocità caratteristica motore: coppia/potenza |
1/min |
1500 |
| Max momento torcente |
Nm |
700 |
| Velocità massima Gamma 1 |
1/min |
1200 |
| Velocità massima Gamma 2 |
1/min |
3000 |
| |
| Adduzione refrigerante mandrino orizzontale |
|
| adduszione refrigerante mandrino verticale |
|
| |
| Blocco/sblocco utensili |
idromeccanico |
|
| Lubrificazione |
Ricircolo d'olio |
|
| Asse C |
| |
| Angolo di oscillazione |
± 190° |
|
| Velocità massima di oscillazione |
48°/s |
|
| Precisione di posizionamento |
0.003° |
|
| Momento massimo di lavoro |
1300 |
|
| Momento frenante |
5000 |
|
| Avanzamenti |
| |
| Avanzamenti in rapido assi X/Y/Z |
mm/min |
20000 |
| Avanzamenti in lavoro assi X/Y/Z |
mm/min |
12000 |
| Max accelerazione X/Y/Z |
m/s2 |
1,5 |
| Cambio utensili per HSK 63A (tipo standard) |
| |
| Attacco |
ISO 50 |
69872 |
| Magazzino a catena |
Posti |
30 - 40 - 60 |
| Diametro massimo utensili adiacenti |
mm |
125 |
| Diametro massimo utensili con posti adiacenti liberi |
mm |
240 |
| Lunghezza massima utensile |
mm |
400 |
| Peso massimo utensile |
daN |
20 |
|
 |
|
|
|
