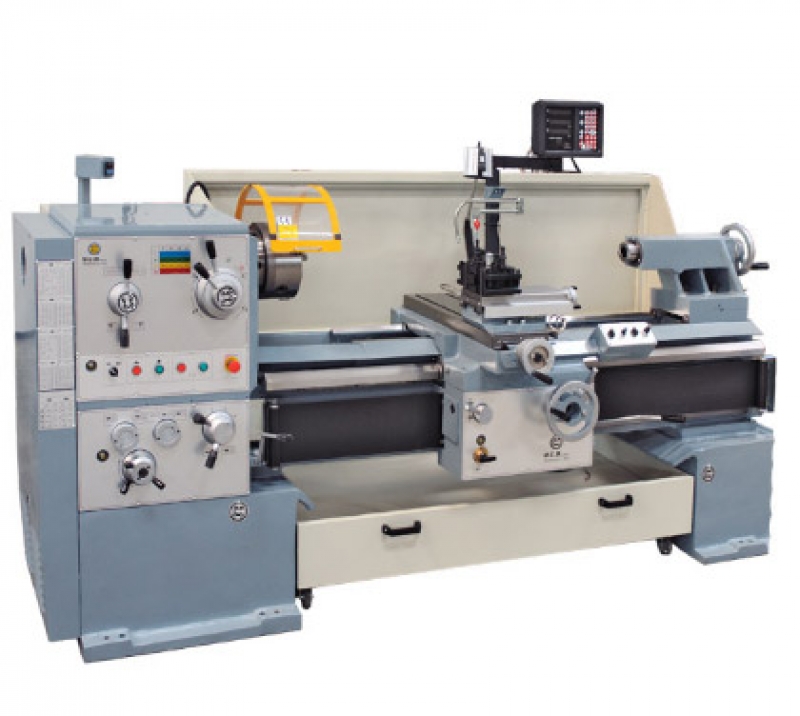

MCM - HANDY 280
TORNI PARALLELI AD AUTOAPPRENDIMENTO
Dati tecnici
| CAPACITÀ |
| |
| Altezza punte sul banco |
mm |
280 |
| Diametro ammesso sul banco |
mm |
560 |
| Diametro ammesso sulla slitta trasversale |
mm |
370 |
| Diametro ammesso sull'incavo |
mm |
750 |
| Distanza tra le punte |
mm |
1000 - 1500 - 2200 |
| BANCO |
| |
| Larghezza del banco |
mm |
400 |
| TESTA |
| |
| Diametro del foro mandrino |
mm |
102 |
| Naso di attacco del mandrino |
C.L. |
8" |
| Velocità |
N. |
16 |
| Velocità rotazione mandrino |
rpm |
11-1250 |
| AVANZAMENTI E FILETTATURE |
| |
| Longitudini |
mm |
(16) 0.065 - 12.8 |
| Trasversali |
mm |
(16) 0.032 - 6.4 |
| Passi metrici |
mm |
(62) 0.5 - 112 |
| Passi whitwort |
filx pollice |
(80) 1/4 - 56 |
| Passi modulari |
mm |
(54) 0.25 - 56 |
| Passi diametral pitch |
D.P. |
(80) 1/2 - 112 |
| VITE MADRE |
| |
| Passo vite madre |
mm |
12 |
| Diametro vite madre |
mm |
45 |
| SLITTA TRASVERSALE |
| |
| Lunghezza |
mm |
700 |
| Larghezza |
mm |
230 |
| Corsa massima |
mm |
350 |
| Larghezza carro longitudinale |
mm |
600 |
| SLITTA PORTAUTENSILI |
| |
| Lunghezza |
mm |
370 |
| Larghezza |
mm |
145 |
| Corsa massima |
mm |
160 |
| CONTROPUNTA |
| |
| Diametro del canotto |
mm |
80 |
| Corsa massima del canotto |
mm |
225 |
| Cono del canotto |
morse |
5 |
| MOTORI |
| |
| Potenza motore principale standard |
hp |
10/(12.5) |
| Potenza motore dei rapidi |
hp |
0.50 |
| Potenza elettropompa |
hp |
0.18 |
| LUNETTE |
| |
| Diametro ammesso lunetta fissa |
mm |
20 - 200 |
| Diametro ammesso lunetta mobile |
mm |
20 - 110 |
| INGOMBRI E PESI |
| |
| Lunghezza |
mm |
2700 - 3200 - 3900 |
| Larghezza |
mm |
1300 |
| Altezza |
mm |
1500 |
| Peso (D.P. mm 1000) |
Kg |
2700 |
| Peso (D.P. mm 1500) |
Kg |
2900 |
| Peso (D.P. mm 2000) |
Kg |
3300 |
|
 |
|
|
|
