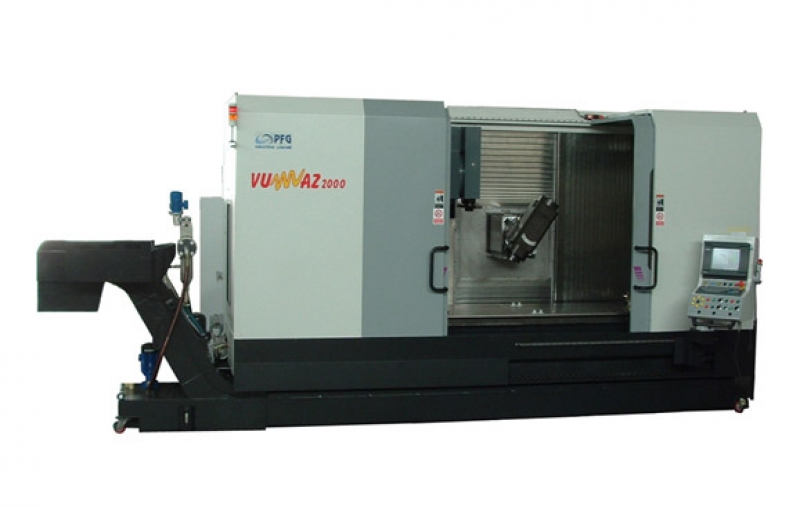

PFG - VUMAZ 2000
CENTRO DI LAVORO VERTICALE per lavorazioni pendolari a montante mobile
Dati tecnici
| Corsa longitudinale X |
2000 mm |
| Corsa verticale Z |
800 / 1000 / 1200 mm |
| Corsa trasversale Y |
800 / 950 mm |
| Piano di lavoro |
2130 x 840 |
| Potenza mandrino kW |
25 / 30 |
| Coppia Nm |
96 / 112 |
| Velocità rotazione |
12000 / 18000 / 24000 |
| Attacco utensili |
ISO / BT40 HSK A63 |
| Rapidi mm(min |
30000 |
| Accelerazione m/s2 |
2,5 |
| Magazzino utensili |
30-40-60 |
| Controlli numerici |
Siemens - Heidenhain - Selca |
| Movimento asse "C" con |
Motori Coppia |
| Angolo di oscillazione |
± 95° |
| Velocità di oscillazione |
120°/s |
| Precisione di posizionamento |
0,002° |
| Massimo momento torcente |
550 Nm |
| Massimo momento frenante |
2000 Nm |
| Asse B (Rot. delle tavole portaprezzo) |
| |
| Diametro della tavola |
mm |
600 |
| Diametro foro centrale |
mm |
Ø130 |
| Portata massima |
N |
10000 |
| Angolo di oscillazione |
|
± 185° |
| Velocità di oscillazione |
|
240°/s |
| Accelerazione |
15 rad/s2 |
3 m/s2 |
| Precisione (standard) |
RON 285C |
± 0,003° |
| Precisione (standard) |
RON 786C |
± 0,001° |
| Momento nominale |
Nm |
530 |
| Momento massimo |
Nm |
980 |
| Momento frenante |
Nm |
4000 |
| La trasmissione con momote coppia con raffreddamento a liquido |
| Rapporto tra motori e tavola |
|
1:1 |
|
 |
|
|
|
