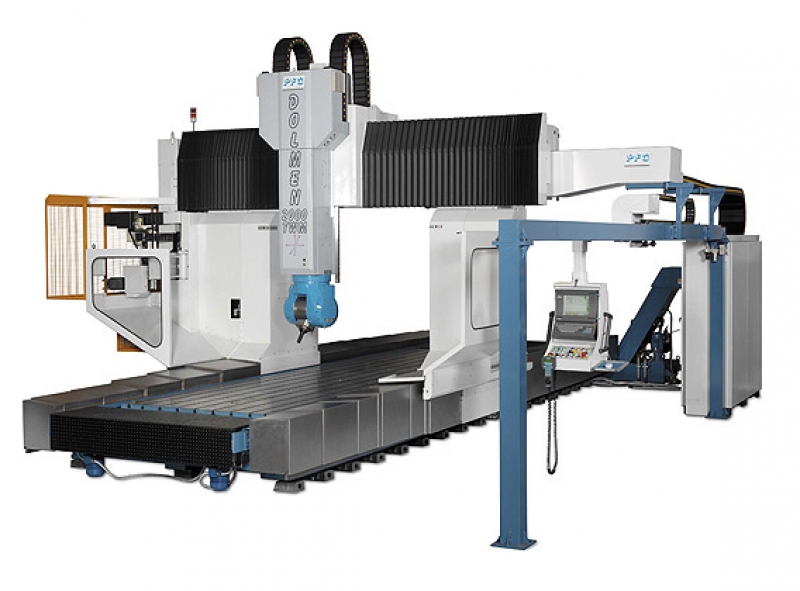

PFG - DOLMEN 2000
MACCHINE A PORTALE
Dati tecnici
| Portale |
| |
| Passaggio tra i montanti |
mm |
2000 |
| Min. distanza tra tavola e naso mandrino |
mm |
150 |
| Max distanza tra tavola e naso mandrino |
mm |
1150 |
| Piano di lavoro |
| |
| Dimensioni |
mm |
da 3220 a 6220 x 1700 |
| Carico massimo m2 |
Kg |
3000 |
| 8 Cave a T |
mm |
22 H 9 |
| 2 Cave a T di riferimento |
mm |
22 H 7 |
| Corse degli assi |
| |
| Asse X |
mm |
da 3000 a 6000 |
| Asse Y |
mm |
3100 |
| Asse Z |
mm |
1000 |
| Asse C |
|
± 200° |
| Asse A |
|
± 95° |
| Testa a forcella |
| |
| ASSE A |
|
|
| |
| Angolo di oscillazione |
+/- 95° |
|
| Velocità massima di oscillazione |
180°/s |
|
| Precisione di posizionamento |
0,003° |
|
| Momento massimo di lavoro |
Nm 1300 |
|
| Momento frenante |
Nm 4000 |
|
| ASSE C |
|
|
| |
| Angolo di oscillazione |
+/- 200° |
|
| Velocità massima di oscillazione |
180°/sS |
|
| Precisione di posizionamento |
0,003° |
|
| Momento massimo di lavoro |
Nm 1300 |
|
| Momento frenante |
Nm 4000 |
|
| Superficie lavorabile (5 lati) |
| |
| Con utensile lungo 100mm |
mm |
2000 x 3200 x 1000 |
| Attacco mandrino |
HSK |
A63 |
| Mandrino |
| |
| Attacco tipo |
HSK |
A63 |
| Potenza |
KW |
27 (S6) |
| Potenza |
KW |
21 (S1) |
| Velocità caratteristica copia/potenza |
1/min |
2000 |
| Max Momento torcente |
Nm |
129 (S6) |
| Max Momento torcente |
Nm |
100 (S1) |
| Velocità massima |
1/min |
18000 |
| Blocco/sblocco utensile |
|
idromeccanico |
| Avanzamenti |
| |
| Avanzamenti in rapido assi X/Y/Z |
mm/min |
20000 |
| Avanzamenti in lavoro assi X/Y/Z |
mm/min |
12000 |
| Max accelezazione X/Y/Z |
m/s2 |
1,5 |
| Cambio utensili per HSK 63A (tipo standard) |
| |
| Numero posti in magazzino |
|
30 - 40 - 60 |
| Diametro massimo utensili adiacenti |
mm |
80 |
| Diamentro massimo utensili con posti adiacenti liberi |
mm |
120 |
| Lunghezza massima utensile |
mm |
300 |
| Peso massimo utensile |
Kg |
8 |
|
 |
|
|
|
