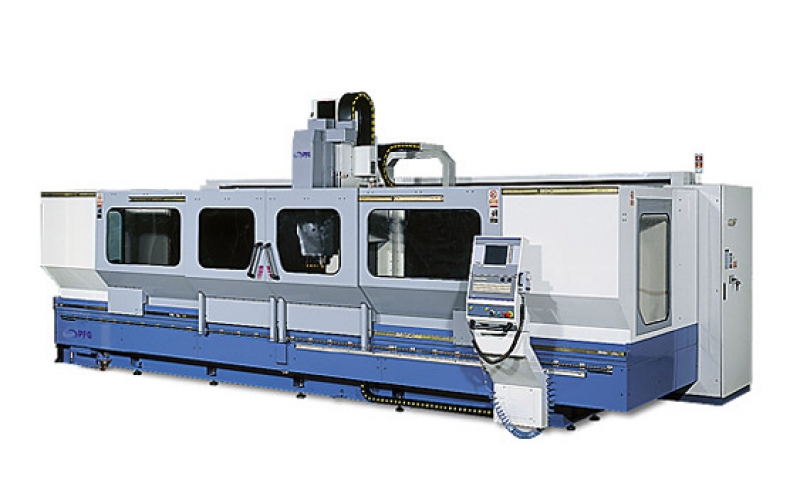

PFG - MAX
CENTRO DI LAVORO VERTICALE per lavorazioni pendolari a montante mobile
La struttura superiore realizzata in fusione di ghisa Basamento in robusta struttura d'acciaio elettrosaldato e stabilizzato Guide a scorrimento su pattini con ricircolo di rulli Spostamenti rapidi degli assi 30 m/min Azionamenti digitali con motori brushless Possibilità di lavorazioni su particolari ingombranti e pesanti Macchina conforme alle norme CE.
Dati tecnici - area di lavoro
| X |
mm |
3/4/5/6.000 |
| Y |
mm |
940 |
| Z |
mm |
550 |
Mandrini
| VARIANTE I (standard) |
|
|
| |
| Mandrino portautensili |
DIN 69871-B |
ISO 40 |
| Mandrino portautensili |
BT 40 403 |
BT 40 |
| Potenza motrice |
kW |
7.5/11 - 12/18 |
| Gamme di velocità |
1/min |
fino a 10000 |
| Max. momento torcente |
Nm |
95 - 15 |
| Velocità caratteristica |
1/min |
1000 |
| VARIANTE II (standard) |
|
|
| |
| Mandrino portautensili |
HSK |
A 63 |
| Potenza motrice |
kW |
15 |
| Gamme di velocità |
1/min |
fino a 18000 |
| Max. momento torcente |
Nm |
130 |
| Velocità caratteristica |
1/min |
1100 |
| VARIANTE III (standard) |
|
|
| |
| Mandrino portautensili |
DIN 69871-B |
ISO 40 |
| Potenza motrice |
kW |
33 |
| Gamme di velocità |
1/min |
fino a 15000 |
| Max. momento torcente |
Nm |
103 |
| Velocità caratteristica |
1/min |
3000 |
Assi della macchina
| Corse rapide degli assi X - Y |
mm/min |
30000 |
| Corse rapide degli assi Z |
mm/min |
24000 |
| Avanzamento degli assi X- Y - Z |
mm/min |
12000 |
Cambio utensili
| Attacco utensili |
ISO40 - BT40 |
69871 |
| Numero posti in magazzino |
NR |
30 - 40 - 60 |
| Diametro massimo utensili adiacenti |
mm |
80 |
| Diametro massimo utensili con posti adiacenti liberi |
mm |
120 |
| Lunghezza massima utensile |
mm |
300 |
| Peso massimo utensile |
daN |
8 |
|
 |
|
|
