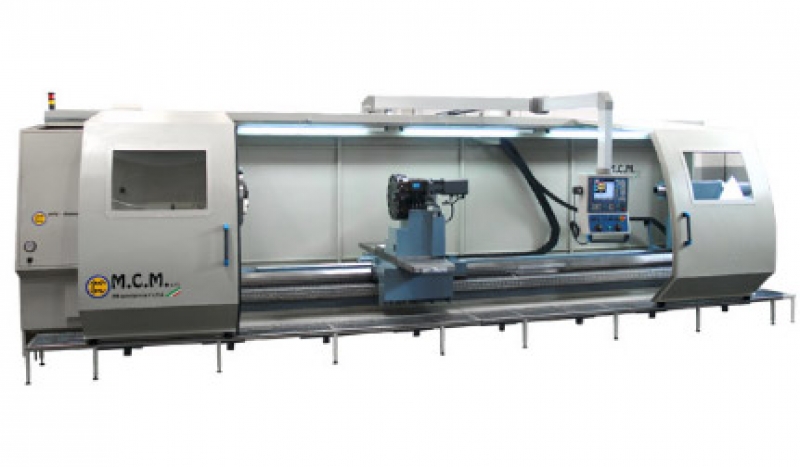

MCM - ATL HEAVY PLUS 700
TORNI PARALLELI AD AUTOAPPRENDIMENTO
Dati tecnici
| CAPACITÀ |
| |
| Altezza punte sul banco |
mm |
700 |
| Diametro ammesso sul banco |
mm |
1400 |
| Diametro ammesso sulla slitta trasversale |
mm |
1050 |
| Distanza tra le punte |
mm |
2000 - 3000 - 4000 - 5000 - 6000 - fino a 16 metri |
| BANCO |
| |
| Larghezza del banco |
mm |
755 |
| Altezza dal suolo alla guida piana |
mm |
650 |
| TESTA |
| |
| Diametro del foro mandrino |
mm |
130 |
| Naso di attacco del mandrino |
ASA |
15" |
| Gamme di velocità |
N. |
2 |
| 1° gamma |
rpm |
0-400 |
| 2° gamma |
rpm |
401-800 |
| Motore principale standard (S1/S6) |
Kw |
37/56 |
| Motore principale opzionale (S1/S6) |
Kw |
50/75 |
| ASSI |
| |
| Movimento rapido asse X |
n/min |
8 |
| Movimento rapido asse Z |
n/min |
8 |
| CARRO |
| |
| Lunghezza carro trasversale |
mm |
1350 |
| Larghezza carro trasversale |
mm |
450 |
| Corsa del carro trasversale |
mm |
1000 |
| Larghezza carro longitudinale |
mm |
1950 |
| CONTROPUNTA |
| |
| Diametro del canotto |
mm |
200 |
| Corsa canotto manuale |
mm |
300 |
| Attacco canotto |
Metric |
80
Su richiesta canotto rotante e spostamento motorizzato |
| PESI MASSIMI ANNESSI |
| |
| Tra le punte senza lunette |
Kg |
10000 |
| INGOMBRI E PESI |
| |
| Lunghezza |
mm |
5500 - 6500 - 7500 - 8500 - 9500 |
| Larghezza |
mm |
2700 |
| Altezza |
mm |
2600 |
| Peso del tornio da 1 metro fra le punte |
Kg |
14000 |
| Ogni metro supplementare |
Kg |
1500 |
|
 |
|
|
|
